| Categories | Audio And Video Cable |
|---|---|
| Brand Name: | Zion communication OR OEM |
| Model Number: | Media Composite Cable |
| Certification: | CE, RoHS, VDE, UL, CUL, LPCB |
| Place of Origin: | China |
| MOQ: | 20 KM |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 1000KM / Month |
| Delivery Time: | 25 working days |
| Packaging Details: | 100M, 200M, Roll, Carton |
| Conductor: | Bare Coppe |
| Size: | 1.00mm |
| Insulation: | FPE |
| Overall Screen 1: | Bare Copper Foil |
| Overall Screen 2: | Bare Copper Wire Braid, (≥ 55% Coverage) |
| Sheath: | Polyvinyl Chloride (PVC) |
| Colour: | Green |
| Company Info. |
| HANGZHOU ZION COMMUNICATION CO., LTD |
| Verified Supplier |
| View Contact Details |
| Product List |

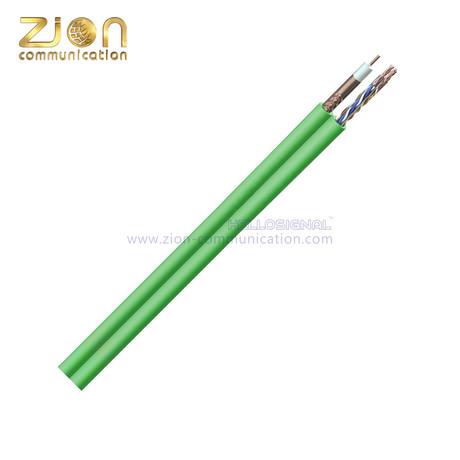

| MCC21 | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| Construction: | |||||||||||||||||||||||||
| Cat 6 U/UTP | |||||||||||||||||||||||||
| Conductor Material & Size | Bare Copper, 23(1)AWG | ||||||||||||||||||||||||
| Insulation Material | Polyethylene (PE) | ||||||||||||||||||||||||
| Number of Pairs | 4 | ||||||||||||||||||||||||
| Pair Identification | White/Blue, Blue/White; White/Orange, Orange/White | ||||||||||||||||||||||||
| White/Green, Green/White; White/Brown, Brown/White | |||||||||||||||||||||||||
| TV 100 | |||||||||||||||||||||||||
| Conductor Material | Bare Copper | ||||||||||||||||||||||||
| Conductor Size | 1.00mm | ||||||||||||||||||||||||
| Insulation Material | FPE | ||||||||||||||||||||||||
| Overall Screen 1 | Bare Copper Foil | ||||||||||||||||||||||||
| Overall Screen 2 | Bare Copper Wire Braid, (≥ 55% Coverage) | ||||||||||||||||||||||||
| Overall Construction: | |||||||||||||||||||||||||
| Sheath Material | Polyvinyl Chloride (PVC) | ||||||||||||||||||||||||
| Sheath Colour | Green | ||||||||||||||||||||||||
| Electrical Characteristics: | |||||||||||||||||||||||||
| Cat 6 U/UTP | |||||||||||||||||||||||||
| Nominal Impedance | 100 ± 15 Ω (1-100MHz) | ||||||||||||||||||||||||
| Max. Conductor Resistance@ 20°c | ≤ 9.50 Ω/100m | ||||||||||||||||||||||||
| Max. Conductor Resistance Unbalanced | ≤ 2.5 % | ||||||||||||||||||||||||
| Mutual Capacitance | ≤ 5.6 nF/100m | ||||||||||||||||||||||||
| Capacitance Unbalanced to Earth | ≤ 330 pF/ 100m | ||||||||||||||||||||||||
| Max. Delay Skew | ≤ 45 ns/ 100m | ||||||||||||||||||||||||
| Voltage Rating | 30 V | ||||||||||||||||||||||||
| Test Voltage | 2.5kV (AC) | ||||||||||||||||||||||||
| Cat 6 U/UTP Transmission Performance | |||||||||||||||||||||||||
| Frequency | 1 | 4 | 10 | 16 | 20 | 31.25 | 62.5 | 100 | 200 | 250 | 300 | 400 | 500 | MHz | |||||||||||
| Attenuation | 1.9 | 3.5 | 5.5 | 7.0 | 7.9 | 10.0 | 14.4 | 18.6 | 27.4 | 31.1 | 34.0 | 41.1 | 47.1 | ≤ dB | |||||||||||
| Return Loss | 19.1 | 21.0 | 21.0 | 20.0 | 19.5 | 18.5 | 16.0 | 14.0 | 11.0 | 10.0 | 9.2 | 8.0 | 7.0 | ≥ dB | |||||||||||
| NEXT | 65.0 | 64.1 | 57.8 | 54.6 | 53.1 | 50.0 | 45.1 | 41.8 | 36.0 | 35.3 | 34.0 | 31.9 | 30.4 | ≥ dB | |||||||||||
| PS NEXT | 62.0 | 61.8 | 55.5 | 52.2 | 50.7 | 47.5 | 42.7 | 39.3 | 34.3 | 32.7 | 31.4 | 29.3 | 27.6 | ≥ dB | |||||||||||
| ACRF | 64.2 | 52.1 | 44.2 | 40.1 | 38.2 | 34.3 | 28.3 | 24.2 | 18.2 | 16.2 | 14.6 | 12.1 | 10.2 | ≥ dB | |||||||||||
| PSACRF | 61.2 | 49.1 | 41.2 | 37.1 | 35.2 | 31.3 | 25.3 | 21.2 | 15.2 | 13.2 | 11.6 | 9.1 | 7.2 | ≥ dB | |||||||||||
| TV 100 | |||||||||||||||||||||||||
| Nominal Impedance | 75 ± 3 Ω | ||||||||||||||||||||||||
| Max. Conductor Resistance@ 20°c | ≤ 23.5 Ω/km | ||||||||||||||||||||||||
| Outer Conductor Resistance@ 20°c | ≤ 15 Ω/km | ||||||||||||||||||||||||
| Capacitance | 53 ± 3 pF/m | ||||||||||||||||||||||||
| NVP | 83 % | ||||||||||||||||||||||||
| TV 100 Electrical Performance | |||||||||||||||||||||||||
| Attenuation | Return Loss | ||||||||||||||||||||||||
| Frequency (MHz) | Attenuation (dB/100m) | Frequency (MHz) | Attenuation (dB/100m) | Frequency (MHz) | dB | ||||||||||||||||||||
| 5 | 1.6 | 860 | 19.5 | 30 – 470 | ≥ 23 | ||||||||||||||||||||
| 50 | 4.6 | 1000 | 21.5 | 470 – 862 | ≥ 20 | ||||||||||||||||||||
| 100 | 6.5 | 1750 | 29.0 | 862 - 2150 | ≥ 18 | ||||||||||||||||||||
| 200 | 9.5 | 2150 | 32.5 | ||||||||||||||||||||||
| 460 | 15.0 | ||||||||||||||||||||||||
| Physical Characteristics: | |||||||||||||||||||||||||
| Overall Diameter | 6.5 x 13.2 ± 0.4mm | ||||||||||||||||||||||||
| Bend Radius | Fixed 8 x OD Flexing 10 x OD | ||||||||||||||||||||||||
| Temperature Rating | Fixed -15°C to 70°C Flexing -10°C to 70°C | ||||||||||||||||||||||||
| Weight | 92 kg/km | ||||||||||||||||||||||||
| Overall Construction: | |||||||||||||||||||||||||
| Flame Retardant | BS EN 60332-1-2 | ||||||||||||||||||||||||
| RoHS3 Compliant | Yes | ||||||||||||||||||||||||
| Cat 6 U/UTP Manufactured in Accordance to | TIA/EIA 568-C.2, ISO/IEC 11801 | ||||||||||||||||||||||||
| CE Compliant | LVD (2014/35/EU), CPR (305/2011) | ||||||||||||||||||||||||
| CPR Classification | Eca (EN50575:2014+A1:2016) | ||||||||||||||||||||||||
|
